紫外线吸收剂是一种起光稳定作用的塑料助剂稳定剂，借吸收和转化太阳光中具有破坏性的紫外光部分而产生稳定效果。在包装食品的薄膜中有时也加紫外线吸收剂，以便抑制紫外光对被包装物品的作用。

一般情况下，若薄膜中不加紫外线吸收剂，在户外使用时，两个月就开始变脆，当加入紫外线吸收剂后，则可延至十三个月后薄膜伸长率才开始急剧下降，薄膜使用寿命也可达一年以上。

　　在农用薄膜中加入紫外线吸收剂是必要的。试验证明，紫外线吸收剂加入量为0.2份时。可延长薄膜曝晒时间三个月至一年左右(决定于具体的配方设计)。常用紫外线吸收剂有二苯甲酮类，苯并三唑类，三嗪类，水杨酸酯类。。

　　日光中仅有一狭窄范围的光波对聚氯乙烯有降解作用，最有害的是波长为3土0毫微米的光波，这是紫外光的中央波段

　　在实践中经应用证明，在用量为0.3份的条件下，三嗪类紫外线吸收剂的吸收效果远比UV-9为好，这从薄膜在紫外区的分光曲线中可以清楚地看出。

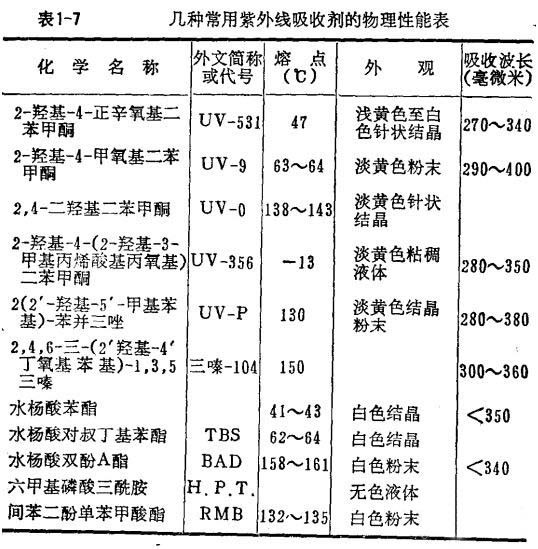

现将几种常用塑料助剂紫外线吸收剂的性能列于表1-7。

上表介绍的几种常用塑料助剂紫外线吸收剂中，UV—531，UV-9、UV-P、TBS、RMB等的光稳定效果比较显著，一般能使薄膜经受十五个月左右的户外曝晒。三嗪的光稳定效果更为突出一些。三嗪、UV—531、UV—9、UV-P、UV—0对波长为290～340毫微米的光波吸收较强，透过率均在15%以下。BAD的耐候性优良，薄膜曝晒19个月伸长率仍为80%，曝晒20个月尚未产生斑点。综上所述，以紫外线吸收剂效果最好，包括在光作用下能转变为可以吸收紫外线的物质。H.P.T.和水杨酸苯酯吸收紫外线的能力很弱，耐光稳定作用较差，但仍有一定耐光效果，曝晒一年产生斑点。TBS和RMB吸收紫外线能力亦弱，但耐候性很好，曝晒15个月才出现斑点，这是由于在光作用下，重排为吸收紫外线很强的2，4-二羟基二苯甲酮所致。
